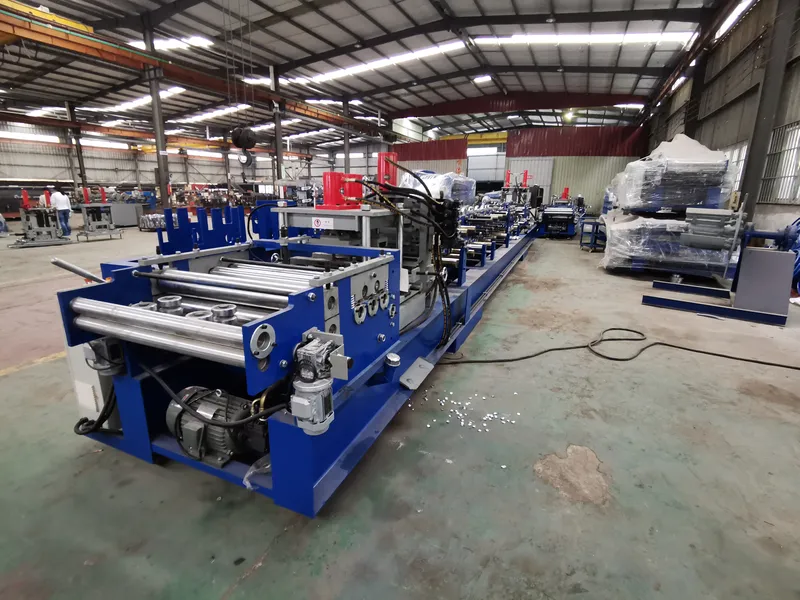

母屋ロール成形機

自動切替式CZ母屋成形機は、生産性と適応性に優れた機械で、台湾品質のC型およびZ型母屋を生産し、さまざまな顧客の要求を満たすことができます。

装備の特徴

自動切り替え：この機械は自動切り替え機能を備えているため、手作業による金型の調整やセッティングは必要ありません。様々な品質や規格の母屋を作るために、機械は複数の生産モードを認識し、自動的に移行する機能を備えています。
生産効率は、効果的かつ継続的な製造工程を可能にする最先端の生産技術と制御システムを使用した設備によって大幅に向上している。
高精度：正確な寸法と安定した品質の母屋の製造は、設備の高精度制御システムと金型設計によって保証されている。
汎用性：CタイプやZタイプの母屋を様々なプロファイルで製造することができ、多様なエンジニアリングや建設要件を満たすことができる。

CZ一体型母屋機の特徴

使い方は簡単：CZ一体型母屋機は生産効率を高め、使い方は簡単です。
製品の品質製造されるC型およびZ型の鋼製母屋は、高い圧縮強度、カスタマイズ可能な仕様、均質な肉厚が特徴です。
経済的効果：C型やZ型の鋼製母屋は、安価で軽量、組み立ても簡単です。加工工場から長さに合わせて切断し、そのまま建設現場に送ることができる。
安全性装置には安全アラームシステムが組み込まれています。プロセスの安全性を高めるため、事故が発生すると装置は即座にアラームを鳴らします。
精度の調整：装置の駆動システムは可変周波数制御を採用しており、製造ライン上の商品をより正確に識別し、生産速度と母屋のパラメーターを調整し、さまざまな精度要求を満たすことができる。

機械部品

1.水準器と供給装置
タイロッド20; 側面の肉厚：Q235 t25mm

シャフトは直径115mmの45#スチール製で、強力なクロームメッキが施され、精巧に加工されている。

2.油圧式パンチング・プレカット装置
油圧システムは、プレパンチ装置とプレカット装置で共用されている。
7.5 kW油圧モーターと16 MPa油圧
金型鋼Cr12MoVで作られたウェブとフランジに穴を開けるための3シリンダー穴あけシステムは、パンチと切断工具の材料です。

3.主な装置
シャフト直径：約95、よく加工されたギア/スプロケット駆動
サーボモーター一次：30 kW
レッドキューサーモーター回転数：Kシリーズ；
コンピューター制御による自動サイズ変更モーター6個
ブロックスライド：150 * 150 mm

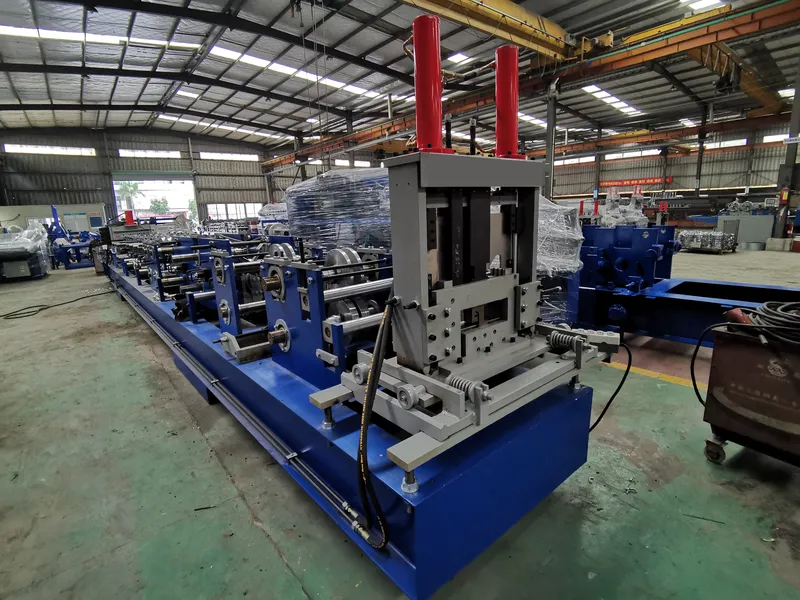

4.油圧切削工具アフター
クリップ、ポスト、ポーズ
1台のカッターであらゆるサイズの断裁が可能だ。

5.PLC のコンピュータ制御システム制御電圧: 24V 切られた長さの許容≤±1 mm

CZ母屋機の使用例

産業プラント縦柱やトップキールと屋根パネルとの固定：工業施設では、CZ母屋が屋根パネル、トップキール、または縦柱を接合・固定する横架材として頻繁に使用されています。この種の母屋は、均一な肉厚、カスタマイズ可能な仕様、高い圧縮強度により、様々な産業施設の耐荷重性と安定性のニーズを満たすことができます。
大中規模の工業建築物や土木建築物の主要な耐力構造物：C/Z型鋼材圧延機で圧延された廃棄物は、まっすぐで、引張、曲げ、圧縮の面で良好な性能を発揮します。大・中規模の産業・土木建築物（格納庫、機関庫、工場、倉庫など）は、この製品を主要な耐力構造として使用することで、さまざまな荷重を支え、運ぶことができます。
商業ビルCZ母屋機の鋼製母屋は、床スラブや橋梁の間のCおよびZ接続と固定という形で作られ、建物の構造の安定性と耐力を向上させるために使用できます。
キャノピーのサポート：キャノピーの安定性と安全性を保証するため、商業用構造物では、キャノピーのサポートにC型およびZ型鋼の母屋を利用することもできる。
公共建築物吊り天井や照明を支える劇場、展示場、競技場、その他の公共建築物では、建物全体の安定性を高めるために、CZ母屋機械で製造されたC型およびZ型鋼製母屋が、吊り天井や照明を支えるために頻繁に利用されている。
市場花小屋の屋根荷重支持と壁支持：CZ母屋機械の製品は、このような構造物に信頼できる屋根荷重支持と壁支持を提供し、建物の安定性と安全性を確保します。
